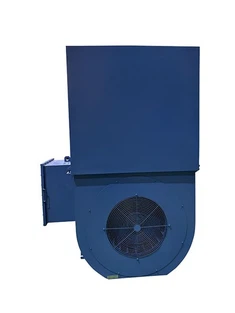

Suur tööstuslik 6,6 kv Ht mootor

Meie ettevõtte toodetud suurt tööstuslikku 6,6 kv ht mootorit kasutatakse kõrgepinge, suure kandevõime ja stabiilsuse tõttu laialdaselt erinevates vanades rasketööstuse valdkondades nii kodu- kui välismaal. Eriti stsenaariumide puhul, mis nõuavad suurt käivitusmomenti ja pidevat suurt-võimsust, on sellel suurepärane jõudlus ja kliendid usaldavad seda väga.

Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

Lühitutvustus

Suure-võimsusega ja suure pöördemomendiga 6,6 KV elektrimootorite kasutamine rasketööstuses hõlmab kaevandust, metallurgiat, energeetikat, laevu ja muid stsenaariume. Selle kõrge töökindlus ja tugev kohanemisvõime muudavad selle võtmeseadmete juhtimiseks põhijõuallikaks.
Kaevandus- ja metallurgiatööstuses on laialdasemalt levinud suurte, suure pöördemomendiga 6,6 KV mootorite (nt purustid, kuulveskid, kaevandustõstukid, lintkonveierid jne) kasutamine. Need koormusseadmed vajavad suurt käivitusmomenti, et tulla toime raskete koormustega, nagu maagi purustamine ja jahvatamine, kuid samas on vaja ka pikaajalist töötamist{{2}.
Näiteks maagi jahvatamisel kuulveskis peab elektrimootor tagama jahvatusefektiivsuse säilitamiseks stabiilse pöördemomendi.
Näiteks metallurgiatööstuses nõuavad sagedast käivitusseiskamist ja dünaamilist koormuse reguleerimist ka terasvaltsimistehased, pidevvalumasinad, kõrgahjupuhurid jne. 6,6 KV mootorite kõrge efektiivsus ja kiire reageerimisomadused vastavad valtsimise, sulatamise ja muude protsesside nõuetele.

Kliendid esitavad sageli andmeid, mis nõuavad, et mootor oleks muutuva sagedusega mootor.

Niisiis, millised on erinevused ja sarnasused muutuva sagedusega mootorite ja fikseeritud sagedusega mootorite vahel?

Ei.	seeria	YPKK	YKK
		Muutuva sagedusega tüüp	fikseeritud sagedusega tüüp
1	Oravapuuri mootor	jah	jah
2	Struktuur	Kast-tüüp, terasplaadid keevitatud	Kast-tüüp, terasplaadid keevitatud
3	Jahutusmeetod	IC616/IC666	IC611
4	Jahutusfunktsioon	Üleval paigaldatud{0}}õhujahuti ja sundventilatsioonimootoriga	Üleval paigaldatud{0}}õhujahutiga
5	Kaitseklass	IP54/IP55	IP54/IP55
6	Isolatsioon	F	F
7	Paigaldamine	IM1001	IM1001
8	Pinge	3kV,3,3kV,6kV,6,6kV,10kV,11kV jne.	3kV,3,3kV,6kV,6,6kV,10kV,11kV jne.
9	Ühendus	Y	Y
10	Sagedus	Vahemik 15–75 Hz (fikseeritud 50 Hz/60 Hz)	Fikseeritud 50Hz/60Hz

Suur tööstuslik 6,6 kv ht mootor vähendab voolukadu, vähendades voolu, ja sobib kaug-jõuülekande stsenaariumide jaoks (nt sügavad kaevandused). Samal ajal toetab selle keritud rootori konstruktsioon välise impedantsiga käivitamist, vähendades mõju elektrivõrgule.

Valimisel tuleb valida kaitsetase (IP44/IP56), jahutusmeetod (IC611/IC616) ja isolatsioonitase (F/H tase) lähtudes koormuse omadustest (nt käivitussageduse ja pöördemomendi nõuded) ning energiasäästu saavutamiseks kohaneda muutuva sageduse juhtimisega.

Üksikasjalikud jõudlusandmed

product-800-719

Iseloomulikud tähed	Esimene number	Teine number
IP	5	5
1. number	Lühikirjeldus
2	Against solid objects>12 mm
4	Against solid objects>1 mm
5	Tolmu-kaitsega
6	Tolmukindel-
2. number	Lühikirjeldus
3	Vee pritsimise vastu
4	Veepritsmete vastu
5	Veejugade vastu
6	Raske mere vastu

Raami suurus	Väline ventilaator		Sisemine ventilaator
	4 poolust ja rohkem	2 poolust
355	Valamu tüüpi tsentrifugaalventilaator, kahesuunaline pöörlemine	Propelleri tsentrifugaalventilaator, ühesuunaline pöörlemine, palun märkige millal tellimine	Radiaalne tsentrifugaalventilaator kahesuunaline pöörlemine
400
450
500
560

EI.	Raam	Laager
1	H315-H450	Veerelaagrid, määrdega määrimine
2	H500-H6302P	Veerelaagrid, määrdega määrimine
3	H500-H6304P~12P	Liuglaagrid, sundmäärimine

Horisontaalne võll:

IM B3	IMB5	IM B6	IMB7	IM B8	IM B14
IM 1001	IM 3001	IM 1051	IM 1061	IM 1071	IM 3601
jalale paigaldatud	äärik DE-s	jalaseinale kinnitatud	jalaga seinale kinnitatud	lakke paigaldatud	nägu DE-s
	jalgu pole	jalad vasakul{0}}	eet paremal{0}}	jalgadega	jalgu pole
		DE-st vaadatuna	DE-st vaadatuna	mootori kohal
Vertikaalne võll

IMV1	IMV3	IMV5	IMV6	IMV18	IMV19
IM 3011	IM 3031	IM 1011	IM 1031	IM 3611	IM 3631
äärik DE-s	äärik DE-s	vertikaalne jalg	vertikaalne jalg	nägu DE-s	nägu DE-s
võll alla	võll üles	hästi paigaldatud	seinale kinnitatud	võll alla	võll üles
jalgu pole	jalgu pole	võll alla	võll üles	jalgu pole	jalgu pole

YKK (700-1000) seeria kõrgepingemootori spetsifikatsioonid, 10KV
Mudel	100% koormus					Ist	Tst	Tmax.	Inertsmoment (kg · m²)		Kaal (kg)
Mudel	Võimsus (kW)	Praegune (A)	Kiirus (r/min)	Eff. (%)	P.F. cos.φ	sisse	Tn	Tn	Mootor	Laadige	Kaal (kg)
YKK710-4	Võimsus (kW)	Praegune (A)	Kiirus (r/min)	Eff. (%)	P.F. cos.φ	sisse	Tn	Tn	Mootor	Laadige
	2000	138	1488	95.9	0.87	6.5	0.5	1.8	120	498	13400
	2240	155	1489	95.9	0.87	6.5	0.5	1.8	140	551	14200
	2500	173	1489	96.0	0.87	6.5	0.5	1.8	150	621	15000
	2800	193	1488	96.1	0.87	6.5	0.5	1.8	160	705	15800
YKK800-4	3150	218	1486	95.8	0.87	6.5	0.5	1.8	210	766	22000
	3550	246	1488	95.9	0.87	6.5	0.5	1.8	240	857	23000
	4000	273	1488	96.0	0.88	6.5	0.5	1.8	260	976	24000
	4500	307	1486	96.1	0.88	6.5	0.5	1.8	280	1114	25000
YKK900-4	5000	345	1486	96.2	0.87	6.5	0.5	1.8	310	1239	26000
	5600	386	1488	96.3	0.87	6.5	0.5	1.8	390	1340	27000
	6300	429	1488	96.4	0.88	6.5	0.5	1.8	460	1486	28000
YKK1000-4	7100	483	1488	96.5	0.88	6.5	0.5	1.8	500	1693	32000
YKK1000-4	8000	543	1488	96.6	0.88	6.5	0.5	1.8	560	1911	34000
YKK710-6	1600	116	995	95.2	0.84	6.5	0.8	1.8	170	1598	13400
	1800	130	995	95.5	0.84	6.5	0.8	1.8	190	1800	14200
	2000	144	994	95.6	0.84	6.5	0.8	1.8	210	2005	15000

YKK800-6	2240	161	995	95.7	0.84	6.5	0.8	1.8	310	2166	22000
	2500	179	995	95.8	0.84	6.5	0.8	1.8	340	2423	23000
	2800	201	994	95.9	0.84	6.5	0.8	1.8	380	2721	24000
YKK900-6	3150	225	995	96.1	0.84	6.5	0.8	1.8	460	3022	26000
	3550	254	995	96.1	0.84	6.5	0.8	1.8	510	3414	27000
	4000	283	994	96.1	0.85	6.5	0.8	1.8	610	3820	28000
	4500	318	994	96.2	0.85	6.5	0.8	1.8	660	4324	29000
YKK1000-6	5000	349	994	96.3	0.86	6.5	0.8	1.8	960	3193	32000
	5600	390	994	96.4	0.86	6.5	0.8	1.8	1060	3592	34000
	6300	438	994	96.5	0.86	6.5	0.8	1.8	1160	4073	36000
YKK710-8	1120	84	746	94.5	0.81	6.5	0.6	1.8	190	1462	13400
	1250	94	745	94.7	0.81	6.5	0.6	1.8	200	1648	14200
	1400	104	745	94.9	0.82	6.5	0.6	1.8	220	1850	15000
YKK800-8	1600	118	746	95.1	0.82	6.5	0.6	1.8	330	2030	22000
	1800	133	745	95.1	0.82	6.5	0.6	1.8	360	2302	23000
	2000	148	745	95.2	0.82	6.5	0.6	1.8	400	2557	24000
	2240	166	745	95.2	0.82	6.5	0.6	1.8	440	2872	25000
YKK900-8	2500	182	745	95.3	0.83	6.0	0.6	1.8	860	2837	26000
YKK900-8	2800	202	745	95.4	0.84	6.0	0.6	1.8	960	3180	27000
YKK1000-8	3150	226	746	95.6	0.84	6.5	0.6	1.8	1260	3385	32000
	3550	255	746	95.6	0.84	6.5	0.6	1.8	12460	3775	34000
	4000	288	746	95.6	0.84	6.5	0.6	1.8	1630	4269	36000
YKK710-10	1000	76	596	94.6	0.80	6.0	0.6	1.8	360	1950	13400
	1120	84	595	94.6	0.81	6.0	0.6	1.8	410	2186	14200
	1250	94	595	94.6	0.81	6.0	0.6	1.8	460	2438	15000
YKK800-10	1400	105	595	94.7	0.81	6.0	0.6	1.8	600	2645	22000
	1600	119	596	94.7	0.82	6.0	0.6	1.8	660	3037	23000
	1800	134	595	94.8	0.82	6.0	0.6	1.8	740	3433	24000
YKK900-10	2000	148	596	95.0	0.82	6.0	0.6	1.8	1130	3491	26000
YKK900-10	2240	166	596	95.1	0.82	6.0	0.6	1.8	1180	3995	27000
1000-10 YKK	2500	182	597	95.3	0.83	6.0	0.6	1.8	1350	4407	32000
1000-10 YKK	2800	204	597	95.4	0.83	6.0	0.6	1.8	1450	4998	34000
YKK710-12	710	58	497	94.0	0.75	6.0	0.6	1.8	360	1999	13400
YKK710-12	800	64	496	94.2	0.77	6.0	0.6	1.8	390	2279	14200

YKK1000-12	2240	171	497	94.6	0.80	6.0	0.6	1.8	1700	5743	34000
	2500	188	497	94.8	0.81	6.0	0.6	1.8	1850	6456	36000
	2800	211	497	94.8	0.81	6.0	0.6	1.8	2000	7303	38000
YKK710-16	450	39	371	92.8	0.72	6.0	0.6	1.8	430	2253	13400
	500	43	371	92.8	0.72	6.0	0.6	1.8	480	2501	14200
	560	48	372	92.8	0.72	6.0	0.6	1.8	530	2791	15000
	630	54	372	92.8	0.72	6.0	0.6	1.8	580	3156	15800
YKK800-16	710	60	371	93.1	0.73	6.0	0.6	1.8	700	3533	22000
	800	68	372	93.2	0.73	6.0	0.6	1.8	760	3984	23000
	900	76	372	93.2	0.73	6.0	0.6	1.8	810	4528	24000
	1000	85	372	93.4	0.73	6.0	0.6	1.8	870	5061	25000
YKK900-16	1120	95	371	93.5	0.73	6.0	0.6	1.8	1060	5618	26000
	1250	106	372	93.6	0.73	6.0	0.6	1.8	1190	6223	27000
	1400	118	372	93.7	0.73	6.0	0.6	1.8	1330	6973	28000
1000-16 YKK	1600	133	372	94.0	0.74	6.0	0.6	1.8	1880	7609	32000
	1800	149	372	94.1	0.74	6.0	0.6	1.8	2080	8595	34000
	2000	166	372	94.2	0.74	6.0	0.6	1.8	2330	9531	36000
	2240	186	372	94.2	0.74	6.0	0.6	1.8	2580	10705	38000

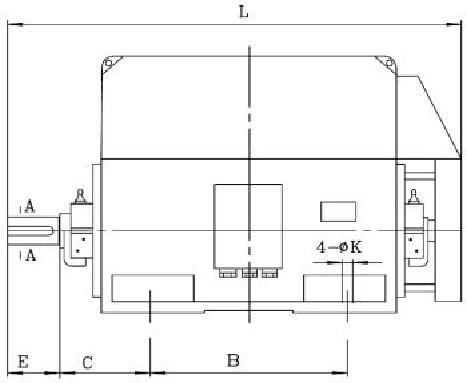

Raam nr.	paigalduse mõõtmed									Välismõõtmed
Raam nr.	A	B	C	D	E	F	G	H	K	AC	AD	AD1	AF	HD	BF	L
710	1400	1800	530	200	350	45	185	710	56	1980	1270	1270	1600	2330	2400	3500
800	1600	2000	530	220	350	50	203	800	56	2300	1390	i1390	i1860	2550	2600	3900
900	1800	2240	600	250	410	56	230	900	66	2500	1490	1490	2060	2900	2880	4000
1000	2000	2500	600	280	470	63	260	1000	66	3460	1590	1590	2250	3150	3140	4800

Tehnilised andmed

Kolm{0}}faasi,

Nimisagedus: 50/60 Hz
Pinge: 400V, 3300V, 4160V ~ 11000 V
Nimivõimsus: kuni 12500 kW
Postide arv: 2,4,6,8,10,12
Raami suurus: 350-1000 mm
Valatud alumiiniumist oravapuur rootori jaoks
Kaitseaste: IP54/IP55 (täielikult suletud)
Pidev töö: S1
Isolatsioon: F klassi (120ºC) temperatuuritõusuga
Termokaitsega PT100 (3-juhtmeline)
Rull-laagrid maksimaalse kandevõime tagamiseks
Muud valikulised funktsioonid klientide nõudmisel

Tellimusteade

1. Liuglaager

Liuglaagritega elektrimootorite välisõhu temperatuur ei tohiks olla madalam kui 0 kraadi. C

2. Õhk-vesijahuti

Õhkvesijahutit kasutavate elektrimootorite välisõhu temperatuur ei tohiks olla madalam kui 0 kraadi. C. Õhk-vesijahutitega mootorite puhul ei tohi jahutusvee temperatuur jahuti sisselaskeava juures ületada +25 kraadi C (vastavalt Hiina looduskeskkonnale, kui tingimust Mitte üle 25 °C ei ole võimalik täita, ei tohi maksimaalne jahutusvee temperatuur ületada +33 °C) ega olla madalam kui {{10} kraadi.

Märkus: kui keskkonnatemperatuurile ja kõrgusele on kehtestatud erinõuded, siis palun märkige need enne tellimuse esitamist.

3. Stardinõuded

Mootori käivitamisel koormusega tuleb tagada, et klemmi pinge mootori käivitamise ajal ei oleks väiksem kui 85% nimipingest.

Mootoril on lubatud käivituda pidevalt kaks korda tegelikus külmas olekus või üks kord kuumas olekus. Mootor peaks loomulikult peatuma kahe käivitamise vahel ja täiendavad taaskäivitused tuleks läbi viia pärast seda, kui mootor on täielikult jahtunud toatemperatuurini.

Märkus: kui koormaks on kolbkompressor, suure inertsiga ventilatsiooniventilaator või purusti, märkige see enne paigaldamist

tellida.

4. Laadige ühendus

Märkus. Elektrimootorit ja käitatavat koormust tuleks juhtida ko{0}}aksiaalselt läbi siduri. Kui ülekandemeetodiks on rihm, kett, käik vms, täpsustage see enne tellimuse esitamist.
