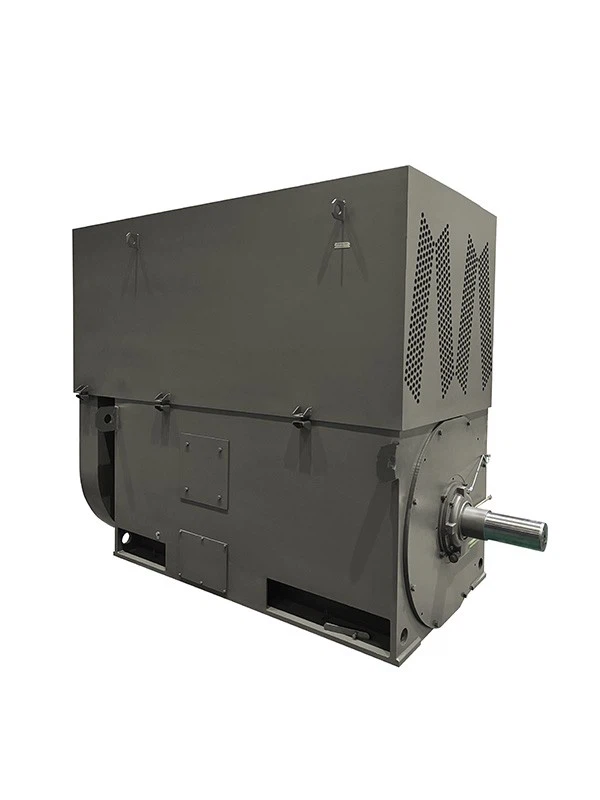

Kõrgepinge vahelduvvoolu elektrijaama mootor
Kirjeldus
Tehnilised parameetrid
Lühitutvustus
See seeria mootor, selle efektiivsusnäitajad võivad vastata energiatõhususe tasemele 3, st IE3, ja ka 4. energiatõhususe tasemele, st IE4, mis on määratletud Hiina standardis GB 755 ja rahvusvahelises standardis IEC 60034.
Spetsiifilised nõuded elektrijaamade kõrgepinge{0}}vahelduvvoolumootoritele
Käivitusfunktsioonid:
● Käivitusvool peaks olema piiratud 5–7-kordse nimivooluga, et vältida võrku kokkupõrget (kasutades pehmet käivitust, muutuvat sagedust või hüdraulilist sidurit).
● Suur käivitusmoment (nt indutseeritud tõmbeventilaator nõuab 150% ~ 200% nimimomenti).
● Tõhusus ja energiatõhusus:
● Kooskõlas IE3 (kõrge efektiivsusega) või IE4 (ülikõrge efektiivsusega) standarditega peab täiskoormuse efektiivsus tavaliselt olema 95% või suurem.
● Madal tühi{0}}koormuskadu, optimeeritud raudsüdamiku materjal ja mähise disain.
Võimsustegur:
● Asünkroonsed mootorid nõuavad 0,85 või suuremat (mida saab parandada kondensaatori kompenseerimise või sünkroonmootorite abil).
Laagrisüsteem:
● Kasutatakse suuri mootoreidliuglaagrid(näiteks toiteveepumba mootorid) või isoleeritud laagrid (võllivoolu korrosiooni vältimiseks).
● Määrimissüsteem peab kohanema pideva tööga (nt sundmäärimine või automaatne määrdevarustus).
Rootori dünaamiline tasakaal:
● Vibratsioonikiiruse väärtus 2,8 mm/s või sellega võrdne (standard GB/T 10068), et vältida mõju koormatavale masinale.
Plahvatuskindel ja{0}}korrosioonivastane:
● Söe{0}}elektrijaamade tolmuala vajab plahvatuskindlat-konstruktsiooni (Ex d IIC T4) ning väävlitustamise ala vajab happe- ja leelisekindlat katet.
Kõrgepinge vahelduvvoolu elektrijaama mootori põhiomadused
Kõrgepinge tase
-Tavalised pinged: 6kV, 10kV (kodune), 3,3kV, 6,6kV (rahvusvaheline)
-Kõrged isolatsiooninõuded: kasutades mitmekihilist vilgukivi teipi ja vaakumsurveimmutamise (VPI) protsessi, on isolatsioonitase tavaliselt F-tase (155 kraadi) või H-tase (180 kraadi), kõrge temperatuuri- ja koroonakindlusega.
Suur väljundvõimsus
-Lai võimsusvahemik (200kW–50MW), juhib otse suuri inertskoormusi (nt ventilaatorid ja pumbad) ilma aeglustusseadmeid kasutamata.
Kõrge töökindlusega disain
-Kaitsetase: IP54 (tolmu-kindel ja pritsmekindel) või IP55 (veekindel), sobib niiskes/tolmuses keskkonnas.
Jahutusmeetod:
-Õhkjahutus(IC611/IC616): sundõhkjahutus, lihtne struktuur.
-Vesijahutus (IC81W): suletud ahelaga vesijahutus, kasutatakse suure soojuskoormusega mootorite jaoks.
Elektrijaamade kõrge-pingemootorite konstruktsioon peab tasakaalustama jõudlust, töökindlust ja kulusid ning nende tehnilised parameetrid mõjutavad otseselt elektrijaama üldist energiatõhusust ja ohutut töötamist. Seetõttu peab meie tehnilisel meeskonnal olema optimaalse kõrge{2}pingemootori täpseks valimiseks selge arusaam seadmete koormuskarakteristikutest, ülekoormusnõuetest, keskkonna temperatuurist ja kasutuskõrgusest.
Parameetrid
| Iseloomulikud tähed | Esimene number | Teine number | |||
| IP | 5 | 5 | |||
| 1. number | Lühikirjeldus | ||||
| 2 | Against solid objects>12 mm | ||||
| 4 | Against solid objects>1 mm | ||||
| 5 | Tolmu-kaitsega | ||||
| 6 | Tolmukindel- | ||||
| 2. number | Lühikirjeldus | ||||
| 3 | Vee pritsimise vastu | ||||
| 4 | Veepritsmete vastu | ||||
| 5 | Veejugade vastu | ||||
| 6 | Raske mere vastu | ||||
Raami suurus |
Väline ventilaator | Sisemine ventilaator |
|
4 poolust ja rohkem |
2 poolust |
||
| 355 | Valamu tüüpi tsentrifugaalventilaator, kahesuunaline pöörlemine |
Propelleri tsentrifugaalventilaator, ühesuunaline pöörlemine, palun märkige millal tellimine |
Radiaalne tsentrifugaalventilaator kahesuunaline pöörlemine |
| 400 | |||
| 450 | |||
| 500 | |||
| 560 | |||
| YKK-seeria kõrgepingemootori, 6KV spetsifikatsioonid | |||||||||
| Mudel | Võimsus kW |
Praegune A |
Kiirus p/min |
Eff. % |
P.F. cos中 |
Ist | Tst | Tmax | Kaal kg |
| sisse | Tn | Tn | |||||||
| YKK315-2 | 200 | 24.7 | 2976 | 91.6 | 0.85 | 7.0 | 0.6 | 2.0 | 2440 |
| YKK315-2 | 220 | 27.2 | 2978 | 91.7 | 0.85 | 7.0 | 0.6 | 2.0 | 2510 |
| YKK315-2 | 250 | 30.8 | 2976 | 91.8 | 0.85 | 7.0 | 0.6 | 2.0 | 2580 |
| YKK315-2 | 280 | 34.5 | 2975 | 92.0 | 0.85 | 7.0 | 0.6 | 2.0 | 2650 |
| YKK355-2 | 315 | 38.1 | 2978 | 92.4 | 0.86 | 7.0 | 0.6 | 2.0 | 2740 |
| YKK355-2 | 355 | 42.8 | 2978 | 92.7 | 0.86 | 7.0 | 0.6 | 2.0 | 2790 |
| YKK355-2 | 400 | 48.1 | 2978 | 93.0 | 0.86 | 7.0 | 0.6 | 2.0 | 2850 |
| YKK355-2 | 450 | 54.0 | 2978 | 93.3 | 0.86 | 7.0 | 0.6 | 2.0 | 2905 |
| YKK400-2 | 500 | 59.1 | 2981 | 93.6 | 0.87 | 7.0 | 0.6 | 2.0 | 3445 |
| YKK400-2 | 560 | 66.0 | 2980 | 93.8 | 0.87 | 7.0 | 0.6 | 2.0 | 3580 |
| YKK400-2 | 630 | 74.1 | 2981 | 94.0 | 0.87 | 7.0 | 0.6 | 2.0 | 3640 |
| YKK400-2 | 710 | 83.5 | 2981 | 94.1 | 0.87 | 7.0 | 0.6 | 2.0 | 3790 |
| YKK450-2 | 800 | 93.8 | 2984 | 94.3 | 0.87 | 7.0 | 0.6 | 2.0 | 4770 |
| YKK450-2 | 900 | 105.3 | 2984 | 94.5 | 0.87 | 7.0 | 0.6 | 2.0 | 4875 |
| YKK450-2 | 1000 | 116.9 | 2983 | 94.6 | 0.87 | 7.0 | 0.6 | 2.0 | 5015 |
| YKK450-2 | 1120 | 130.8 | 2983 | 94.7 | 0.87 | 7.0 | 0.6 | 2.0 | 5170 |
| YKK500-2 | 1250 | 144.0 | 2986 | 94.9 | 0.88 | 7.0 | 0.6 | 2.0 | 5940 |
| YKK500-2 | 1400 | 161.1 | 2985 | 95.0 | 0.88 | 7.0 | 0.6 | 2.0 | 6145 |
| YKK500-2 | 1600 | 184.0 | 2985 | 95.1 | 0.88 | 7.0 | 0.6 | 2.0 | 6365 |
| YKK500-2 | 1800 | 206.7 | 2985 | 95.2 | 0.88 | 7.0 | 0.6 | 2.0 | 6565 |
| YKK560-2 | 2000 | 229.2 | 2986 | 95.4 | 0.88 | 7.0 | 0.6 | 2.0 | 8760 |
| YKK560-2 | 2240 | 256.5 | 2987 | 95.5 | 0.88 | 7.0 | 0.6 | 2.0 | 8960 |
| YKK560-2 | 2500 | 285.9 | 2985 | 95.6 | 0.88 | 7.0 | 0.6 | 2.0 | 9400 |
| YKK560-2 | 2800 | 320.3 | 2986 | 95.6 | 0.88 | 7.0 | 0.6 | 2.0 | 9570 |
| YKK630-2 | 3150 | 355.9 | 2989 | 95.7 | 0.89 | 7.0 | 0.6 | 2.0 | 10710 |
| YKK630-2 | 3550 | 400.6 | 2988 | 95.8 | 0.89 | 7.0 | 0.6 | 2.0 | 11270 |
| YKK630-2 | 4000 | 451.0 | 2988 | 95.9 | 0.89 | 7.0 | 0.6 | 2.0 | 11610 |
| YKK630-2 | 4500 | 506.8 | 2988 | 96.0 | 0.89 | 7.0 | 0.6 | 2.0 | 12010 |
| YKK315-4 | 200 | 24.6 | 1483 | 92.1 | 0.85 | 6.5 | 0.7 | 2.0 | 1975 |
| YKK315-4 | 220 | 27.0 | 1484 | 92.2 | 0.85 | 6.5 | 0.7 | 2.0 | 2020 |
| YKK315-4 | 250 | 30.7 | 1483 | 92.3 | 0.85 | 6.5 | 0.7 | 2.0 | 2170 |
| Mudel | Võimsus kW |
Praegune A |
Kiirus p/min |
Eff. % |
P.F. cos.φ |
Ist | Tst | Tmax. | Kaal kg |
| sisse | Tn | Tn | |||||||
| YKK400-4 | 500 | 59.9 | 1487 | 93.4 | 0.86 | 6.5 | 0.7 | 2.0 | 3270 |
| YKK400-4 | 560 | 66.9 | 1487 | 93.6 | 0.86 | 6.5 | 0.7 | 2.0 | 3355 |
| YKK400-4 | 630 | 75.1 | 1487 | 93.8 | 0.86 | 6.5 | 0.7 | 2.0 | 3540 |
| YKK400-4 | 710 | 84.5 | 1486 | 94.0 | 0.86 | 6.5 | 0.7 | 2.0 | 3630 |
| YKK450-4 | 800 | 93.8 | 1490 | 94.3 | 0.87 | 6.5 | 0.7 | 2.0 | 4215 |
| YKK450-4 | 900 | 105.4 | 1490 | 94.4 | 0.87 | 6.5 | 0.7 | 2.0 | 4305 |
| YKK450-4 | 1000 | 117.0 | 1489 | 94.5 | 0.87 | 6.5 | 0.7 | 2.0 | 4545 |
| YKK450-4 | 1120 | 130.9 | 1489 | 94.6 | 0.87 | 6.5 | 0.7 | 2.0 | 4715 |
| YKK500-4 | 1250 | 145.8 | 1490 | 94.8 | 0.87 | 6.5 | 0.7 | 2.0 | 5980 |
| YKK500-4 | 1400 | 163.2 | 1490 | 94.9 | 0.87 | 6.5 | 0.7 | 2.0 | 6105 |
| YKK500-4 | 1600 | 186.3 | 1490 | 95.0 | 0.87 | 6.5 | 0.7 | 2.0 | 6430 |
| YKK500-4 | 1800 | 209.3 | 1490 | 95.1 | 0.87 | 6.5 | 0.7 | 2.0 | 6640 |
| YKK560-4 | 2000 | 229.5 | 1492 | 95.3 | 0.88 | 6.5 | 0.7 | 2.0 | 8410 |
| YKK560-4 | 2240 | 256.7 | 1491 | 95.4 | 0.88 | 6.5 | 0.7 | 2.0 | 8695 |
| YKK560-4 | 2500 | 286.2 | 1491 | 95.5 | 0.88 | 6.5 | 0.7 | 2.0 | 9220 |
| YKK560-4 | 2800 | 320.3 | 1490 | 95.6 | 0.88 | 6.5 | 0.7 | 2.0 | 9515 |
| YKK630-4 | 3150 | 359.5 | 1493 | 95.8 | 0.88 | 6.5 | 0.7 | 2.0 | 11885 |
| YKK630-4 | 3550 | 405.2 | 1492 | 95.8 | 0.88 | 6.5 | 0.7 | 2.0 | 12410 |
| YKK630-4 | 4000 | 456.1 | 1492 | 95.9 | 0.88 | 6.5 | 0.7 | 2.0 | 13125 |
| YKK630-4 | 4500 | 513.1 | 1492 | 95.9 | 0.88 | 6.5 | 0.7 | 2.0 | 13615 |
| YKK315-6 | 160 | 20.8 | 986 | 91.2 | 0.81 | 6.0 | 0.7 | 2.0 | 1975 |
| YKK315-6 | 185 | 24.0 | 987 | 91.5 | 0.81 | 6.0 | 0.7 | 2.0 | 2100 |
| YKK315-6 | 200 | 25.9 | 986 | 91.8 | 0.81 | 6.0 | 0.7 | 2.0 | 2165 |
| YKK315-6 | 220 | 28.4 | 986 | 92.0 | 0.81 | 6.0 | 0.7 | 2.0 | 2235 |
| YKK355-6 | 250 | 32.2 | 989 | 92.2 | 0.81 | 6.0 | 0.7 | 2.0 | 2640 |
| YKK355-6 | 280 | 36.0 | 988 | 92.5 | 0.81 | 6.0 | 0.7 | 2.0 | 2700 |
| YKK355-6 | 315 | 40.3 | 988 | 92.8 | 0.81 | 6.0 | 0.7 | 2.0 | 2800 |
| YKK355-6 | 355 | 45.3 | 987 | 93.0 | 0.81 | 6.0 | 0.7 | 2.0 | 2850 |
| YKK400-6 | 400 | 50.4 | 988 | 93.1 | 0.82 | 6.0 | 0.7 | 2.0 | 3390 |
| YKK400-6 | 450 | 56.5 | 989 | 93.4 | 0.82 | 6.0 | 0.7 | 2.0 | 3490 |
| YKK400-6 | 500 | 62.6 | 989 | 93.7 | 0.82 | 6.0 | 0.7 | 2.0 | 3600 |
| Mudel | Võimsus kW |
Praegune A |
Kiirus p/min |
Eff. % |
P.F. cos.φ |
Ist | Tst | Tmax | Kaal kg |
| sisse | Tn | Tn | |||||||
| YKK500-6 | 1000 | 121.1 | 992 | 94.6 | 0.84 | 6.0 | 0.7 | 2.0 | 5740 |
| YKK500-6 | 1120 | 135.5 | 992 | 94.7 | 0.84 | 6.0 | 0.7 | 2.0 | 5940 |
| YKK500-6 | 1250 | 150.9 | 991 | 94.9 | 0.84 | 6.0 | 0.7 | 2.0 | 6355 |
| YKK500-6 | 1400 | 168.8 | 991 | 95.0 | 0.84 | 6.0 | 0.7 | 2.0 | 6555 |
| YKK560-6 | 1600 | 188.2 | 993 | 95.1 | 0.86 | 6.5 | 0.7 | 2.0 | 8490 |
| YKK560-6 | 1800 | 211.6 | 993 | 95.2 | 0.86 | 6.5 | 0.7 | 2.0 | 8750 |
| YKK560-6 | 2000 | 234.6 | 993 | 95.4 | 0.86 | 6.5 | 0.7 | 2.0 | 9235 |
| YKK560-6 | 2240 | 262.4 | 993 | 95.5 | 0.86 | 6.5 | 0.7 | 2.0 | 9475 |
| YKK630-6 | 2500 | 292.9 | 994 | 95.5 | 0.86 | 6.5 | 0.7 | 2.0 | 11795 |
| YKK630-6 | 2800 | 327.7 | 994 | 95.6 | 0.86 | 6.5 | 0.7 | 2.0 | 12260 |
| YKK630-6 | 3150 | 368.3 | 994 | 95.7 | 0.86 | 6.5 | 0.7 | 2.0 | 12940 |
| YKK630-6 | 3550 | 414.6 | 994 | 95.8 | 0.86 | 6.5 | 0.7 | 2.0 | 13385 |
| YKK355-8 | 200 | 28.3 | 740 | 91.9 | 0.74 | 5.5 | 0.8 | 2.0 | 2720 |
| YKK355-8 | 220 | 31.1 | 740 | 92.1 | 0.74 | 5.5 | 0.8 | 2.0 | 2770 |
| YKK355-8 | 250 | 34.8 | 739 | 92.2 | 0.75 | 5.5 | 0.8 | 2.0 | 2910 |
| YKK355-8 | 280 | 38.4 | 739 | 92.4 | 0.76 | 5.5 | 0.8 | 2.0 | 3010 |
| YKK400-8 | 315 | 40.9 | 740 | 92.7 | 0.80 | 5.5 | 0.8 | 2.0 | 3330 |
| YKK400-8 | 355 | 46.0 | 740 | 92.8 | 0.80 | 5.5 | 0.8 | 2.0 | 3440 |
| YKK400-8 | 400 | 51.7 | 740 | 93.0 | 0.80 | 5.5 | 0.8 | 2.0 | 3550 |
| YKK400-8 | 450 | 58.1 | 740 | 93.1 | 0.80 | 5.5 | 0.8 | 2.0 | 3665 |
| YKK450-8 | 500 | 64.3 | 743 | 93.6 | 0.80 | 5.5 | 0.8 | 2.0 | 4310 |
| YKK450-8 | 560 | 71.8 | 742 | 93.8 | 0.80 | 5.5 | 0.8 | 2.0 | 4420 |
| YKK450-8 | 630 | 80.7 | 743 | 93.9 | 0.80 | 5.5 | 0.8 | 2.0 | 4660 |
| YKK450-8 | 710 | 90.9 | 742 | 94.0 | 0.80 | 5.5 | 0.8 | 2.0 | 4870 |
| YKK500-8 | 800 | 100.9 | 743 | 94.2 | 0.81 | 6.0 | 0.8 | 2.0 | 5775 |
| YKK500-8 | 900 | 113.4 | 743 | 94.3 | 0.81 | 6.0 | 0.8 | 2.0 | 5960 |
| YKK500-8 | 1000 | 125.8 | 743 | 94.4 | 0.81 | 6.0 | 0.8 | 2.0 | 6255 |
| YKK500-8 | 1120 | 140.8 | 743 | 94.5 | 0.81 | 6.0 | 0.8 | 2.0 | 6520 |
| YKK560-8 | 1250 | 154.9 | 743 | 94.7 | 0.82 | 6.0 | 0.8 | 2.0 | 8210 |
| YKK560-8 | 1400 | 173.3 | 743 | 94.8 | 0.82 | 6.0 | 0.8 | 2.0 | 8530 |
| YKK560-8 | 1600 | 197.8 | 743 | 94.9 | 0.82 | 6.0 | 0.8 | 2.0 | 9160 |
| YKK560-8 | 1800 | 222.3 | 744 | 95.0 | 0.82 | 6.0 | 0.8 | 2.0 | 9370 |
| YKK630-8 | 2000 | 243.8 | 744 | 95.1 | 0.83 | 6.0 | 0.8 | 2.0 | 11105 |
| Mudel | Võimsus kW |
Praegune A |
Kiirus p/min |
Eff. % |
P.F. cos.φ |
Ist | Tst | Tmax | Kaal kg |
| sisse | Tn | Tn | |||||||
| YKK400-10 | 250 | 34.6 | 591 | 91.5 | 0.76 | 5.5 | 0.8 | 2.0 | 3405 |
| YKK400-10 | 280 | 38.7 | 591 | 91.7 | 0.76 | 5.5 | 0.8 | 2.0 | 3465 |
| YKK400-10 | 315 | 43.3 | 591 | 92.1 | 0.76 | 5.5 | 0.8 | 2.0 | 3585 |
| YKK400-10 | 355 | 48.7 | 592 | 92.3 | 0.76 | 5.5 | 0.8 | 2.0 | 3705 |
| YKK450-10 | 400 | 54.7 | 594 | 92.6 | 0.76 | 5.5 | 0.8 | 2.0 | 4345 |
| YKK450-10 | 450 | 61.5 | 593 | 92.7 | 0.76 | 5.5 | 0.8 | 2.0 | 4450 |
| YKK450-10 | 500 | 68.1 | 593 | 93.0 | 0.76 | 5.5 | 0.8 | 2.0 | 4655 |
| YKK450-10 | 560 | 76.2 | 593 | 93.1 | 0.76 | 5.5 | 0.8 | 2.0 | 4860 |
| 500-10 YKK | 630 | 83.4 | 592 | 93.2 | 0.78 | 5.5 | 0.7 | 1.8 | 5720 |
| 500-10 YKK | 710 | 93.8 | 593 | 93.4 | 0.78 | 5.5 | 0.7 | 1.8 | 5900 |
| 500-10 YKK | 800 | 105.3 | 593 | 93.7 | 0.78 | 5.5 | 0.7 | 1.8 | 6170 |
| 500-10 YKK | 900 | 118.4 | 593 | 93.8 | 0.78 | 5.5 | 0.7 | 1.8 | 6440 |
| YKK560-10 | 1000 | 128.1 | 593 | 93.9 | 0.80 | 5.5 | 0.7 | 1.8 | 8360 |
| YKK560-10 | 1120 | 143.2 | 593 | 94.1 | 0.80 | 5.5 | 0.7 | 1.8 | 8600 |
| YKK560-10 | 1250 | 159.3 | 593 | 94.4 | 0.80 | 5.5 | 0.7 | 1.8 | 9070 |
| YKK560-10 | 1400 | 178.2 | 594 | 94.5 | 0.80 | 5.5 | 0.7 | 1.8 | 9285 |
| YKK630-10 | 1600 | 200.9 | 594 | 94.6 | 0.81 | 5.5 | 0.7 | 1.8 | 11180 |
| YKK630-10 | 1800 | 225.8 | 594 | 94.7 | 0.81 | 5.5 | 0.7 | 1.8 | 12165 |
| YKK630-10 | 2000 | 250.6 | 594 | 94.8 | 0.81 | 5.5 | 0.7 | 1.8 | 12870 |
| YKK630-10 | 2240 | 280.4 | 594 | 94.9 | 0.81 | 5.5 | 0.7 | 1.8 | 13455 |
| YKK450-12 | 315 | 45.7 | 493 | 92.1 | 0.72 | 5.5 | 0.7 | 1.8 | 4515 |
| YKK450-12 | 355 | 51.4 | 493 | 92.3 | 0.72 | 5.5 | 0.7 | 1.8 | 4620 |
| YKK450-12 | 400 | 57.7 | 493 | 92.6 | 0.72 | 5.5 | 0.7 | 1.8 | 4770 |
| YKK450-12 | 450 | 64.9 | 492 | 92.7 | 0.72 | 5.5 | 0.7 | 1.8 | 4870 |
| YKK500-12 | 500 | 70.8 | 493 | 93.1 | 0.73 | 5.5 | 0.7 | 1.8 | 5755 |
| YKK500-12 | 560 | 79.2 | 494 | 93.2 | 0.73 | 5.5 | 0.7 | 1.8 | 5920 |
| YKK500-12 | 630 | 89.0 | 494 | 93.3 | 0.73 | 5.5 | 0.7 | 1.8 | 6205 |
| YKK500-12 | 710 | 100.2 | 493 | 93.4 | 0.73 | 5.5 | 0.7 | 1.8 | 6475 |
| YKK560-12 | 800 | 108.1 | 494 | 93.7 | 0.76 | 5.5 | 0.7 | 1.8 | 8415 |
| YKK560-12 | 900 | 121.5 | 494 | 93.8 | 0.76 | 5.5 | 0.7 | 1.8 | 8795 |
| YKK560-12 | 1000 | 134.8 | 494 | 93.9 | 0.76 | 5.5 | 0.7 | 1.8 | 9260 |
| YKK560-12 | 1120 | 150.9 | 494 | 94.0 | 0.76 | 5.5 | 0.7 | 1.8 | 9490 |
| YKK630-12 | 1250 | 168.2 | 495 | 94.1 | 0.76 | 5.5 | 0.7 | 1.8 | 11060 |
Tehnilised andmed
Tüüp: YKK/YXKK/YPKK
-Kolm-faasiline, 50/60 Hz
- Pinge: 380–11000 V
- Nimivõimsus: kuni 12500 kW
- Pooluste arv: 2,4,6,8,10,12
- Raami suurus: 350–1000 mm
- Valualumiiniumist oravapuur rootori jaoks
- Kaitseaste: IP54/IP55 (täielikult suletud)
- Pidev töö: S1
- Jahutus: IC611/CACA;IC616
- Pidev töö: S1
- Isolatsioon: F klassi (120ºC) temperatuuritõusuga
- Pidev töö: S1
- Termokaitsega PT100 (3-juhtmeline)
- Rull-laagrid maksimaalse kandevõime tagamiseks
- Muud valikulised funktsioonid klientide nõudmisel
Tellimusteade
Liuglaagritega elektrimootorite välisõhu temperatuur ei tohiks olla madalam kui 0 kraadi. C
Õhkvesijahutit kasutavate elektrimootorite välisõhu temperatuur ei tohiks olla madalam kui 0 kraadi. C. Õhk-vesijahutitega mootorite puhul ei tohi jahutusvee temperatuur jahuti sisselaskeava juures ületada +25 kraadi C (vastavalt Hiina looduskeskkonnale, kui tingimust Mitte üle 25 °C ei ole võimalik täita, ei tohi maksimaalne jahutusvee temperatuur ületada +33 °C) ega olla madalam kui {{10} kraadi.
Märkus: kui keskkonnatemperatuurile ja kõrgusele on kehtestatud erinõuded, palun märkige need enne tellimuse esitamist.
Mootori käivitamisel koormusega tuleb tagada, et klemmi pinge mootori käivitamise ajal ei oleks väiksem kui 85% nimipingest.
Mootoril on lubatud käivituda pidevalt kaks korda tegelikus külmas olekus või üks kord kuumas olekus. Mootor peaks loomulikult peatuma kahe käivitamise vahel ja täiendavad taaskäivitused tuleks läbi viia pärast seda, kui mootor on täielikult jahtunud toatemperatuurini.
Märkus: kui koormaks on kolbkompressor, suure inertsiga ventilatsiooniventilaator või purusti, märkige see enne paigaldamist
tellida.
Märkus. Elektrimootorit ja käitatavat koormust tuleks juhtida ko{0}}aksiaalselt läbi siduri. Kui ülekandemeetodiks on rihm, kett, käik vms, täpsustage see enne tellimuse esitamist.
tunnistus
Kuum tags: kõrgepinge vahelduvvoolu elektrijaama mootor, Hiina kõrgepinge vahelduvvoolu elektrijaama mootorite tootjad, tarnijad, tehas
Küsi pakkumist
